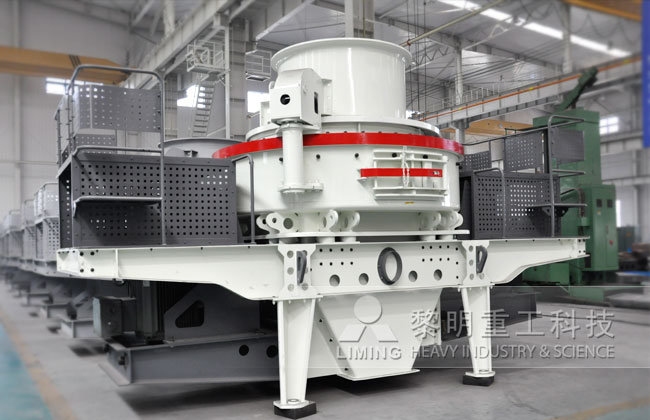

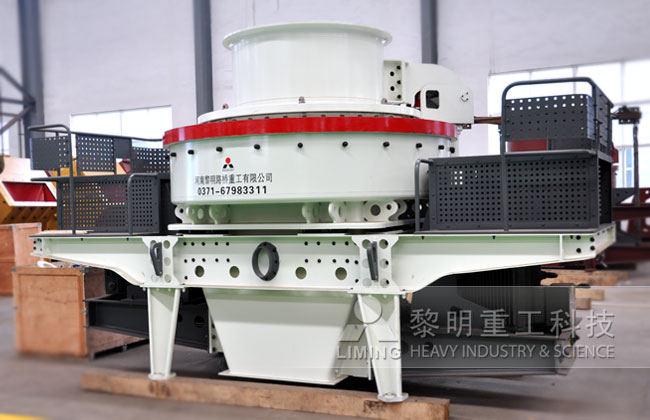

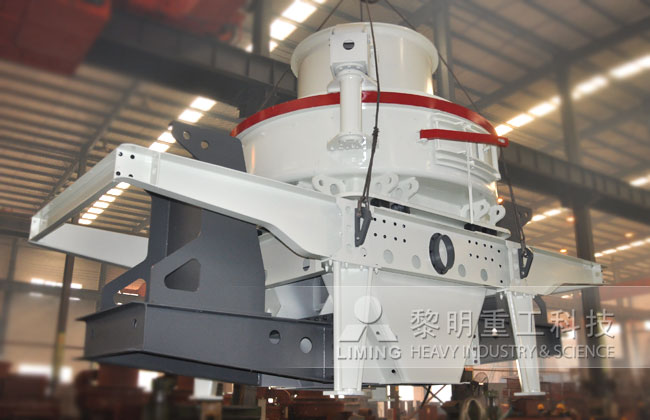

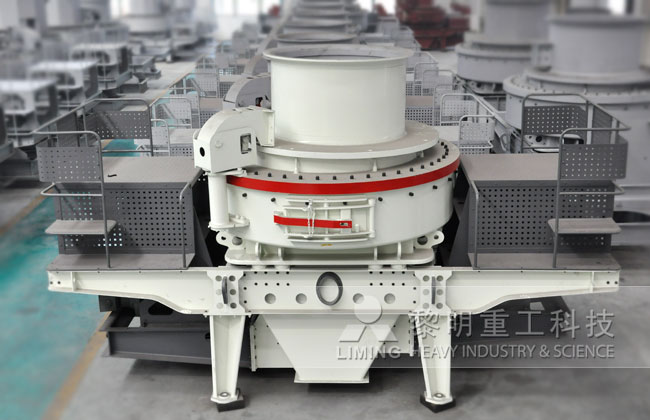

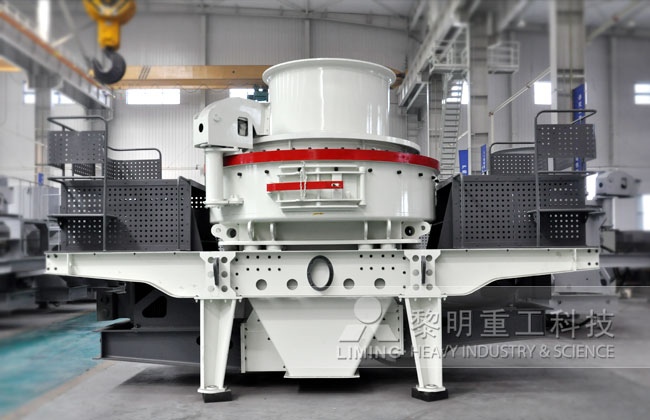

5x制砂机

功能介绍:

5x制砂机是黎明重工吸取******代冲击式制沙机,第二代VSI制沙机的优点,并首次采用了液压装置的新型机制砂设备,该5x制砂机主要应用于******机制砂生产线作业中,具有粒形好,产量大

  • 产品热度:

    ★★★★★

  • 进料粒度:

    30-50mm

  • 产量:

    70-640T/h

  • 物料:

    河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等

  • 应用范围:

    砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等

技术特点

1、深腔型转子经过优化设计后,使物料通过量提高约30%。
2、周护板局部磨损后可上下调头使用,提高材料利用率,可提高使用寿命48%以上。
3、组合式锤头设计,只需更换磨损的锤头部分,可降低使用成本30%以上。另外增加了副锤头,有效地防止主锤头磨损后损坏立板。
4、***核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。
5、采用菱形冲击块,避免物料冲击磨损后损伤立板。
6、轴承选用日本、瑞典、美国等国际品牌。
7、******的发射口及内部更流畅的曲线形设计,降低物料的流动阻力,大幅度提高的物料通过能力。
8、两用散料盘,操作简单,实现两种进料方式方便转换。
9、主轴下端特殊的密封结构,******无油封也不漏油。
10、采用日本原装进口配件的液压开盖装置,可方便快捷的移动上盖,使更换检修机体内部机件省工省力
11、选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。符合国际电工委员会(IEC)标准,F级绝缘, IP54/55防护等级。

工作原理


5X系列制砂机设备全 中心进料(如图二所示)物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一 起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,***后经 由下部排料口排出。

5X制砂机中 心进料伴随环状瀑落进料:(如图三所示)物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落 下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上(或反 击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,***后经由下部排料口排出。

技术参数

型号 5X7615 5X8522 5X9532 5X1145
处理能力(t/h) 瀑落与中心进料 150~280 240~380 350~540 500~640
全中心进料 70~140 120~200 180~280 250~360
******入料尺寸(mm) 软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700~1900 1500~1700 1300~1510 1100~1310
双电机功率(Kw) 110~150 180~220 260~320 400~440
外形尺寸 长×宽×高 (mm) 4100×2330×2300 4140×2500×2700 4560×2600×2900 5100×2790×3320
重量 (t) 12.1 14.8 18.6 27.5
电源 380V,50Hz
稀油润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动
油箱加热功率 2Kw
外形尺寸 长×宽×高 (mm) 820×520×1270
注:生产能力按中等硬度的石灰石测定。同时又受物料的粒度、含水份,及物料的性质等因素影响。

润滑系统参数表
油箱容积
(L)
额定压力
(Mpa)
流量
(L/min)
功率
(kw)
冷却水耗量
(m3/h)
电加热的电压
(V)
介质
240 0.63 8 0.31 ≥1.2 220 轴承油 32-46#

:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
